HBM4, 6세대 '초고속 메모리' 지금 왜 뜨나

vsnote 2026. 8. 27. 01:49

6천억 달러 넘게 서버에 돈을 쏟아붓는데도, 정작 막히는 곳은 ‘데이터를 칩으로 얼마나 빨리 밀어 넣느냐’였어요.

HBM4는 그 길목을 넓히려 칩 바로 옆에 붙여 쓰는 새 세대 메모리예요.

첫인상만 잡아가세요: 스택 하나에서 나오는 대역폭이 3.3TB/s예요 — 숫자는 뒤에서 손에 쥐어드릴게요.

GPU 옆에 붙는 6세대 초고속 메모리

HBM4는 ‘High Bandwidth Memory(고대역폭메모리)’의 6세대예요 — 이름 그대로, 칩 바로 옆에서 매우 넓은 길로 데이터를 들고나는 메모리죠.

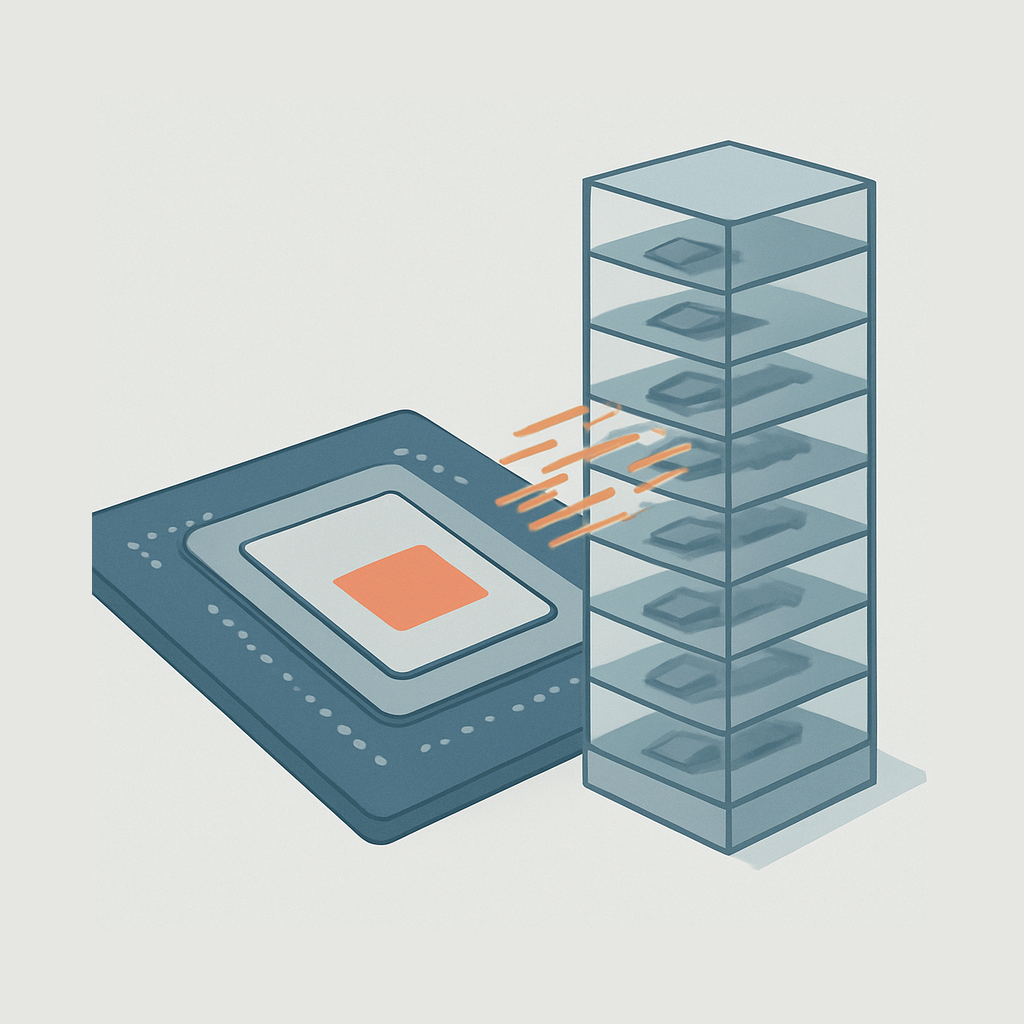

HBM4는 연산 칩 바로 옆에 층층이 붙어 있어 데이터가 거의 ‘제자리’에서 드나들어요. 멀리 떨어진 메모리는 길을 건너야 해서 지연과 손실이 커지니, 병목을 풀려면 옆자리 통로를 넓히는 게 핵심이에요.

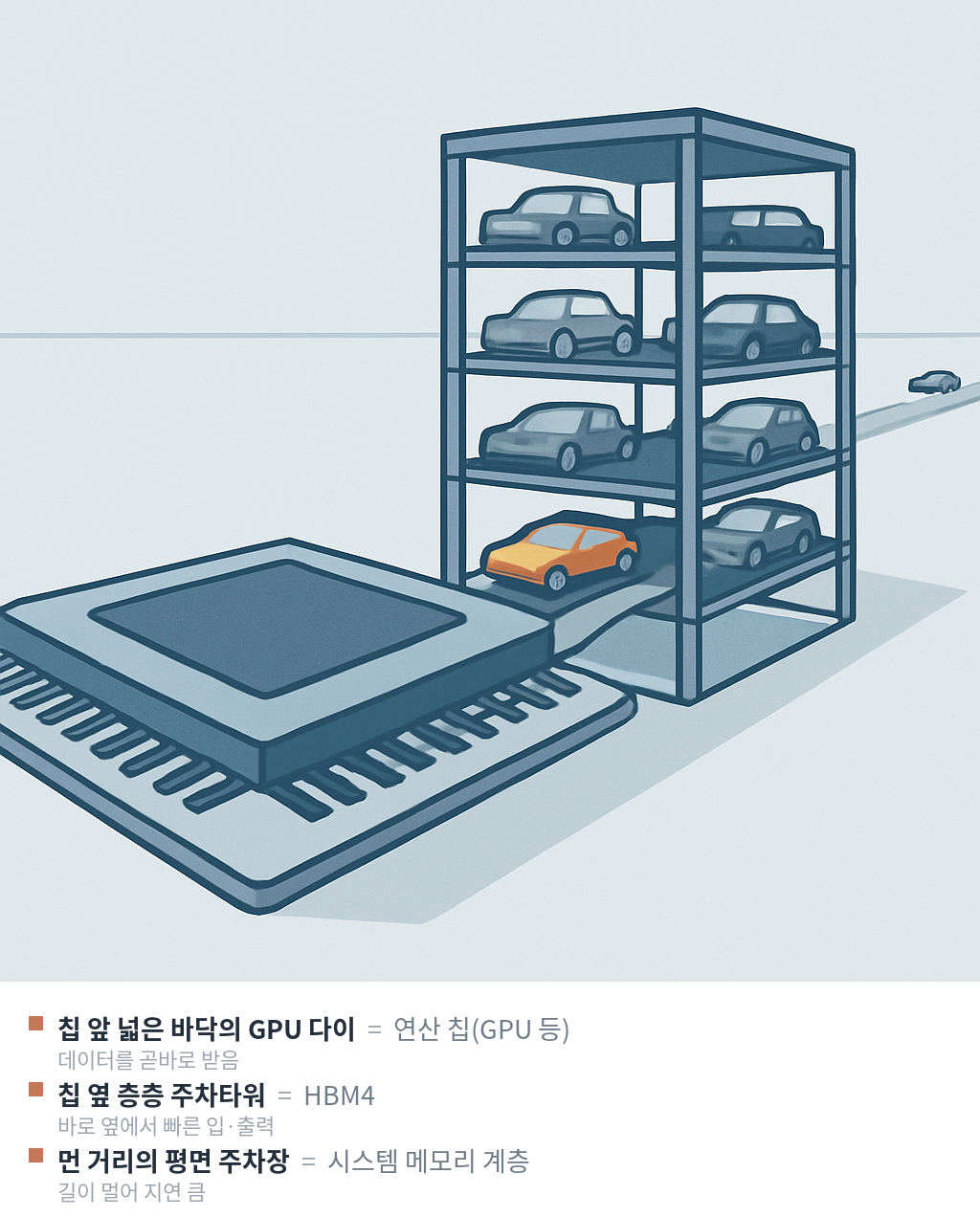

HBM4를 한 그림으로 잡자면, 칩 옆에 세운 ‘초고속 주차타워’ 같아요. 필요한 데이터를 바로 옆 층층이 쌓아두고 엘리베이터처럼 재빨리 올리고 내려요. 다만 실제 메모리는 열과 전력 한계가 성능과 설계를 크게 좌우한다는 점에서, 주차타워 비유는 여기서 깨져요.

삼성전자가 발표한 수치로 보면 HBM4는 스택 하나당 대역폭이 최대 3.3TB/s예요.

한 덩어리에서 초당 엄청난 양의 데이터를 밀어 올릴 수 있게 설계된 거죠.

정체를 잡았으니, 이제 ‘왜 지금 이게 필요한가’로 넘어가볼게요.

길이 넓어져야 할 만큼 어디가 막혔는지부터요.

AI가 메모리 대역폭에서 막혔다

AI 서비스가 커지면서 데이터가 폭증했고, 그만큼 HBM 수요도 튀어 올랐어요.

하이퍼스케일러들의 연간 설비투자가 6,000억 달러를 넘는 와중에, 메모리 쪽이 병목으로 지목돼 더 넓은 길(대역폭)과 가까운 자리(칩 옆)가 동시에 요구된 거예요.

요즘 AI 서버의 메모리 계층은 대체로 이렇게 그려져요: 칩 바로 옆의 HBM, 그 아래쪽에 모바일 D램 모듈 계열, 그다음 ‘고대역폭 플래시’, 그리고 기업용 SSD.

계산은 이 층들을 오르내리며 데이터를 꺼내 해요.

그리고 한 걸음 더, ‘HBM만’의 문제로 남지 않을 거란 전망도 있어요.

병목이 앞으로는 AI 서버의 거의 모든 부품·소재로 확산될 수 있다는 말이죠.

그래서 해법은 더 빠르고, 더 촘촘하고, 패키징이 더 까다로운 방향으로 가요.

더 빠르고, 더 촘촘하고, 패키징이 더 까다롭다

HBM4는 6세대로 올라가면서 스택 하나당 최대 3.3TB/s라는 대역폭 수치를 내놨어요.

핀 하나가 초당 나르는 속도는 11.7Gbps로, JEDEC 표준인 8Gbps보다 약 46% 빠릅니다.

이전 세대인 HBM3E와 견주면 약 2.7배라고 밝혔어요.

속도를 끌어올리려면 연결과 조립이 훨씬 정교해져요.

업계 발표에서는 HBM 쪽 ‘베이스 다이’처럼 로직 공정을 활용한 기반부와, 칩을 붙이고 쌓는 첨단 패키징이 핵심 축으로 거듭 언급됐어요.

  • 대역폭: 스택당 최대 3.3TB/s (HBM3E 대비 약 2.7배)
  • 세대: HBM의 6세대(HBM4)
  • 패키징: 베이스 다이·첨단 패키징, TC본더 같은 열압착 공정 장비가 중요

이제 ‘누가 어디까지 준비됐는가’로 시선을 옮겨볼게요.

기술이 있어도, 만드는 손발이 없으면 현실에 못 내려오거든요.

삼성·SK하이닉스가 축, 장비·소재 생태계가 뒤를 받친다

삼성전자는 HBM4를 이미 출하하고 대량 양산 체제를 가동 중이라고 밝혔어요.

내부적으로는 3분기 HBM4 매출이 전분기 대비 3배 이상 늘 것이란 전망, 그리고 하반기 전체 HBM 매출에서 HBM4 비중이 60%를 넘을 것이란 관측도 나왔죠.

SK하이닉스는 HBM을 겨냥한 첨단 패키징 전략을 공개했고, 현장에선 칩을 정밀하게 눌러 붙이는 TC본더(열압착장비)가 핵심 공정 장비로 쓰여요.

한미반도체가 이 TC본더를 SK하이닉스에 공급 중이에요.

소재 쪽에서도 발걸음이 빨라요.

LG화학은 ‘SEMICON Taiwan 2026’에 참가해 AI 반도체용 첨단 패키징 소재를 전면에 내세우며, HBM 대응 솔루션을 함께 보여줄 예정이라고 했어요.

이제 들어오지만, 채택과 일정은 일부만 공개됐다

앞서 본 대로 삼성은 HBM4 출하·양산을 돌리고 있고, 매출 비중도 빨라지길 기대하고 있어요.

다만 어느 고객의 어떤 제품에 들어가고 있는지는 대체로 비공개라, 시장에서는 ‘들어오기 시작했다’는 신호까지만 읽히는 단계예요.

오픈AI의 자체 칩 ‘할라피뇨’는 개발이 2024년 중반에 시작돼 2025년 11월 테이프아웃을 마쳤지만, 아직 본격적인 대량생산 단계는 아니에요.

세미애널리시스는 할라피뇨에 삼성전자의 6세대 HBM(HBM4) 사용 가능성을 언급했어요.

말 그대로 ‘가능성’ 수준이라는 점을 기억해두면 좋아요.

정리로 한 장면만 더 붙잡아 둘게요.

‘칩 옆 주차타워’ 비유로 시작했죠?

이제 그 그림을 현실의 제약과 함께 접어 넣어보죠.

정리 — 지금 푸는 문제, 변할 일, 지금 위치

HBM4가 풀려는 건 ‘연산 칩이 기다리지 않게 데이터를 바로 옆에서 많이·빨리 꺼내 주는 일’이에요.

이 길이 넓어지면 같은 전력 안에서 더 큰 모델을 다루거나, 같은 작업을 더 빨리 끝낼 여지가 열려요.

다만 주차타워와 다른 점은 분명해요 — 메모리는 열·전력의 벽을 정면으로 받기 때문에, 설계와 생산에서 패키징이 성능을 좌우하죠.

지금은 출하·양산 신호가 켜지고(그리고 매출 비중 확대 기대가 뒤따르고) 있지만, 어느 제품이 언제 대량으로 쓰는지 같은 구체 채택 정보는 일부만 공개됐어요.

그래서 독자는 ‘HBM4가 막 실제 세상에 발을 들이기 시작했다’는 현재 위치만 정확히 챙겨 두시면 돼요.

자주 묻는 질문

Q. HBM4가 뭐예요? 한 줄로만

A. 칩 바로 옆에 붙여서 데이터를 초고속으로 들고나는 ‘고대역폭메모리’의 6세대예요.

Q. HBM4 속도가 얼마나 빨라졌다는 거예요?

A. 삼성전자 발표 기준으로 스택 하나당 최대 3.3TB/s예요.

이전 세대 HBM3E와 견주면 약 2.7배이고, 핀 속도는 11.7Gbps로 표준(8Gbps)보다 약 46% 빠릅니다.

Q. 누가 만들어요?

A. 삼성전자는 HBM4 출하·양산을 가동 중이라고 했고, SK하이닉스는 HBM을 위한 첨단 패키징 전략을 공개했어요.

공정 장비로는 한미반도체의 TC본더(열압착장비)가 쓰입니다.

Q. 언제 실제 서버나 가속기에서 볼 수 있어요?

A. 출하·양산 신호와 매출 비중 확대 전망은 나왔지만, 어떤 고객·모델에 붙는지는 대부분 비공개예요.

일부 프로젝트는 가능성이 언급되는 수준이에요.

Q. 오픈AI ‘할라피뇨’가 HBM4를 쓴다는 게 맞나요?

A. 개발이 2024년 중반 시작돼 2025년 11월 테이프아웃을 마쳤지만 아직 대량생산은 아니고, HBM4 채택은 ‘가능성’이 언급된 수준이에요.

아직 안 밝혀진 것

  • HBM4를 채택한 구체 가속기 모델과 양산 출하 시점은 어디까지 공개되는가
  • HBM4의 전력·발열 등 공식 수치와 시스템 수준의 실측 비교치는 언제 풀리는가
